动静态扭转疲劳试验系统CZ-DSTest

动静态扭转疲劳试验系统CZ-DSTest

 详情说明
产品参数

动静态扭转疲劳试验系统CZ-DSTest主要功能:
        本测试系统常用于各种金属、非金属、复合材料、生物材料等产品的动态、静态扭转性能及寿命试验,可以为动态和静态测试提供准确的测试结果,适用于大量材料或组件的测试,直驱旋转马达提供高重复性的动静态驱动,源于大直径双立柱和坚固的框式架构确保整机高刚性,配合进口动态扭矩传感器,保证了扭矩的精准测量;搭配高分辨率数字编码器,确保对样品角度与测试扭矩进行准确控制和测量,搭配高性能控制组件,能实现方波、正弦波、梯形波、三角波、任意波形控制;



型号

CZ-DSTest-050R

机器结构

该系统采用门式加载主机,双立柱门式设计,上横梁十字结构,手动锁紧,电动升降,(升降具备防呆装置,横梁锁紧装置未松开时,无法启动横梁升降) 操作台面均布横纵T型槽,间距及规格尺寸可按要求定制,方便固定样品(中心位置可按客户需求增加螺纹孔,方便安装夹具或样品),下端安装有4个防震脚杯,方便用户移动组合;

技术指标

最大试验扭矩:50N.m

试验扭矩范围:1-50N.m

试验扭矩精度:±0.5%

角度测量范围:0360º

角度精度:±0.5%

试验空间:450*450*450mm

试验波形:方波、正弦波、梯形波、三角波、自定义波形控制;

试验频率/振幅关系

频率 Hz

1

2

3

4

5

6

7

8

9

10

振幅(°)

40

20

13.25

10

8

6.6

5.7

5

4.4

4



动力机构

采用直驱动旋转电机,满足高速、高精度的动态定位要求,搭配高精度角度传感器,实现高速高精度扭转角度采集;

测力系统

采用高速度、高精度、无分档连续采集的AD转换器,搭配日本NTS 高精度扭矩传感器,置于上扭转夹具上端,满足高速动态、高稳定性,高精度的扭矩采集;

控制、采集系统

1. 控制软件运行在 Windows 平台上,具有直观,便捷的人机对话界面;

2. 数据处理方式:计算机屏幕显示试验参数,自动描绘试验曲线,数据处理方法多种标准规定的相关试验要求;

3. 可按试验要求,设定试验参数,试验条件,控制试验机自动进行试验;

4. 通过控制软件能对过程参数——振幅、扭矩、频率进行调整——建立试验方案,并能对每次试验方案进行保存,以便于常用方案的重复使用;

5. 通过软件可以方便地控制作动器的位置,进行试件的安装及准备工作;

6. 试验过程中可以实时显示控制信号(扭矩、角度)波形,以及反馈信号(扭矩、角度) 波形和数值

7. 通过软件可在实验过程中按照用户要求在规定时间自动采集试验数据;

8. 可自动或手动生成试验报告,报告格式为 Word 文档;

9. 能实现根据用户需要存储各个控制通道的命令和反馈数据,试验结束后可再现试验历程,系统能自动将数据转换为 Excel 格式或其它指定格式,方便用户使用其它的标准

10. 软件进行数据处理及分析;实验数据可直接保存为 WORD、EXCEL 进行数据处理, 统计、编辑、分类、拟合试验曲线等操作,方便用户二次开发;

11. 多试验结果统计分析,可自动生成S-N 曲线,方便对测试结果进行分析处理;

12. 能对传感器进行标定,并通过软件补偿表对传感器信号进行非线性补偿,以提高系统精度。

13. 停机模式:试样断裂、设置疲劳测试到达、电机过热、数值超差、系统过载;

14. 设备具备角速度控制及力值控制两种方式;

15. 具备静态测试与动态测试功能,动态测试可实现方波、正弦波、梯形波、三角波、自定义波形控制;

静态测试可实现单次扭转测试,加载方式可选扭力或角速度,指定扭力或角度或样品断裂可停止测试;

16. 静态测试可实现单次扭转保持测试,加载方式可选扭力或角速度,到达目标设置值时保持,保持时间到达后可停止测试,并按实际需求返回测试初始点;

故障及状态提示

该设备具备三色声光报警器,用以提示测试、待机、故障状态;

等待启动或运行完成时,红灯长亮;

正常运行时,绿灯长亮;

紧急停止或设备故障报警时,黄灯长亮,蜂鸣器间歇鸣叫。

急停保护

设备具备紧急停止按钮,故障或必要时刻可按下该按钮,实现紧急停止;

横梁调整

横梁调整使用电动驱动,滚珠丝杆实现升降,(升降具备防呆装置,横梁锁紧装置未松开时,无法启动横梁升降,横梁松开状态无法启动测试)

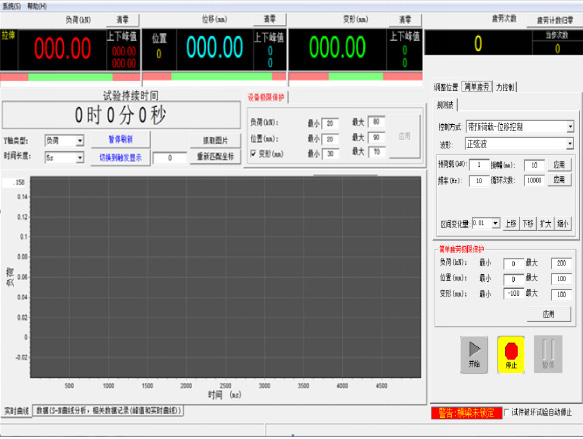

软件主图





场地电源要求

客户需在距离设备5m内安装空气开关(32A),提供单相AC220V电源,并附良好接地,接地电阻小于4欧;

AC220V ≤ 4.5kW

外形尺寸

约600mm×550mm×1350mm

重量

 550 kg

安装场地

空旷室内环境,平整混凝土地面,设备前后离墙距离大于1m,其它无特殊要求;

产品详情图
请联系我们提供,谢谢 上一个产品:拉伸压缩疲劳试验机SC-DSTestL      下一个产品:动静态疲劳试验系统CZ-DSTest
